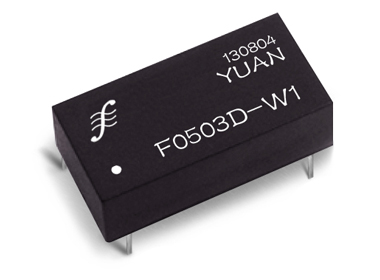

FXXXXD-1W/3W 系列 3KVD隔离0.1W-3W 非稳压单输出 DIP14脚封装，3KVDC隔离非稳压单输出DC/DC模块电源。输出功率：0.1W ～3W。该低成本、小体积电源模块主要用于电力仪表和医疗仪器行业总线RS232/RS485、CAN总线等数字接口电源隔离。在安防摄像快球监控、PLC、DCS、MCU、计算机485接口智能控制等行业也有广泛应用。

解决问题：针对用户反映2W/3W的DIP14 Pin 产品封装底部不平整问题，考虑到2W/3W产品使用的隔离变压器体积要比0.1W-1W的大一些，原先采用的PVC壳体体积偏小，现选新制作的壳体封装，并保证同原产品脚位尺寸和引脚功能兼容。

输入电压

5V/9V/12V/15V/24V DC
输出电压
3.3V/5V/9V/12V/15V/24V DC
如需其它规格,请咨询顺源科技公司

电气特性
以下数据除特殊说明外,均是在TA=25° C, 标称输入电压, 额定输出电流时测得.
输入特性
电压范围                                      +/- 10 % , (Vin)
滤波                                             陶瓷电容
隔离特性
额定电压                                      不同电气回路隔离耐压3000 VDC,长时间
泄漏电流                                      1 m A
电阻                                             10⁹  Ohm
电容                                             60 p TYP.
输出特性
电压精度                                       +/- 5 %, (Vout)
( 20 MHz FW) 纹波及噪音            150 mV p-p,TYP
可持续短路时间                             即时(<1s)
线性电压校准                                +/- 1.2 % / 1.0 % of Vin
负载电压校准                                +/- 8 %, load = 20 ~ 100 %
温度系数                                       +/- 0.02 % / &deg;C

一般特性
效率                                              70% to 85 %
开关频率                                       60~ 125KHz
环境特性
工作温度(环境)                              - 40&deg; C to + 85&deg; C
存储温度                                       - 55 &deg;C to + 125 &deg;C
降低定额值                                    见温度特性曲线图
湿度                                              &le; 90 %, 非压缩
冷却方式                                        自然空冷
体积特性
DIP 封装尺寸                                  20.32 x 10.16 x 7.1 mm (0.1W~1W)
                                                      22.8 x 10.16 x 8.6 mm   (2W  ~ 3W)
重量                                               2.5 g~3.5 g
外壳材料                                        非传导阻燃黑塑料

详细技术资料：http://www.sunyuansz.net/static/upload/file/20231019/1697709614980493.pdf
