  • 1、ISO 4-20mA/ISOS 4-20mA/ISOH 4-20mA系列4-20mA电流环路两线无源型信号隔离器

  • SunYuan 两线制无源型4-2OmA(0-20mA)电流环路隔离模块分别有:ISOS 4-20mA(SiP 7脚,1KV隔离)/ ISO 4-20mA (SIP 12脚,3KV隔离)/ISOH 4-20mA(SIP 16脚,10KV隔离)三种IC封装,是一种前级4-20mA电流信号输入,后级4-20mA输出的无源型模拟信号隔离混合集成电 路。该集成模块内部包含有电流信号调制解调电路、信号耦合隔离变换电路等。产品采用独有的顺源科技磁电耦 合隔离及高效能回路窃电发明专利技术,有效解决了电流信号隔离对供电电源的依赖问题,实现工业现场传感器 与仪器仪表、PLC、DCS之间4-20mA(0-20mA)信号的高精度、高线性度的隔离传输。12脚单列直插的超小体积 标准PCB板上安装设计,分布嵌入在仪器仪表、传感器、PLC等操作控制板内部,有效简化用户系统设计方案选择,降低体积和布线成本。广泛应用在冶金采矿、石油化工、电力设备、医疗仪器、工业自动化、新能源设施及军工科研等领域。
二维码

      SunYuan   两线制无源型4-2OmA(0-20mA)电流环路隔离模块分别有:ISOS 4-20mA(SiP 7脚,1KV隔离)/ ISO 4-20mA (SIP 12脚,3KV隔离)/ISOH 4-20mA(SIP 16脚,10KV隔离)三种IC封装,是一种前级4-20mA电流信号输入,后级4-20mA输出的无源型模拟信号隔离混合集成电 路。该集成模块内部包含有电流信号调制解调电路、信号耦合隔离变换电路等。产品采用独有的顺源科技磁电耦 合隔离及高效能回路窃电发明专利技术,有效解决了电流信号隔离对供电电源的依赖问题,实现工业现场传感器 与仪器仪表、PLC、DCS之间4-20mA(0-20mA)信号的高精度、高线性度的隔离传输。12脚单列直插的超小体积 标准PCB板上安装设计,分布嵌入在仪器仪表、传感器、PLC等操作控制板内部,有效简化用户系统设计方案选择,降低体积和布线成本。

      ISO 4-20mA 系列产品采用顺源科技独有的电磁隔离耦合发明专利技术,无需独立电源供电,内部很小的输入等效电 阻,使该集成模块的输入电压值达到超宽范围(8.5~32VDC),可直接串接在工业现场传感器、物理变送器等装置 的两线制4-20mA或0-20mA检测回路中,无需外接辅助电源,即可实现4-20mA信号抗干扰隔离、远距离无失真传 输。 内部的集成工艺及新技术隔离措施使器件能达到3KV/6KV/10KV隔离绝缘电压,并满足工业现场宽温度、 潮湿、震动等恶劣环境要求。

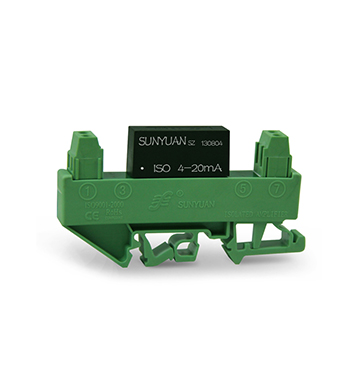

      ISO 4-20mA 系列产品使用非常方便,无需外接任何元件即可实现4-20mA或0-20mA电流环路隔离传送,产品 有PCB板上安装的IC封装、DIN35标准导轨安装和PIM面板嵌入式安装方式。 DIN导轨式安装方式可实现信号一 进一出、二进二出,三进三出等多路隔离传输功能,PIM 面板嵌入式智能化变送表可实现4-20mA信号隔离显示、 报警控制及远距离无失真传输等多种功能。用户可根据现场需要选择合适产品。

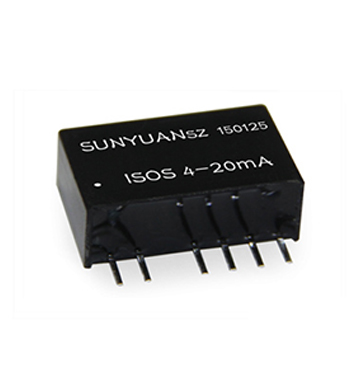

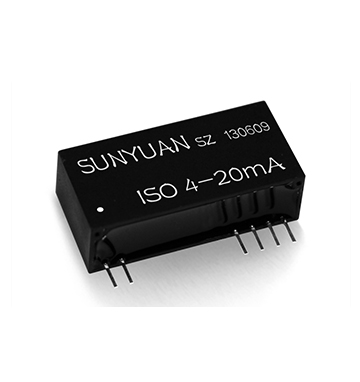

4-20mA(0-20mA)电流环路两线制无源型模拟信号隔离器:ISOS 4-20mA / ISO 4-20mA系列

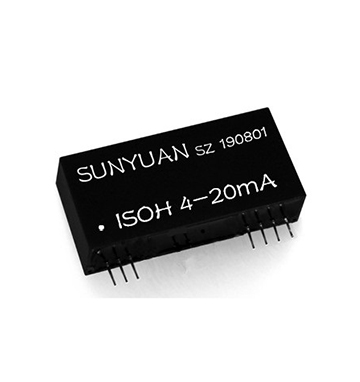

  10KV高隔离4-20mA(0-20mA)电流环路两线制无源型模拟信号隔离器:ISOH 4-20mA系列
