多路通道隔离型数据采集器|输入通道防干扰隔离型数据采集器

<
>
  • 6、ISO AD08/ISO AD16系列8路-16路输入各通道隔高型防窜扰智能传感器模块

  • ISOAD系列智能传感器模块是基于单片机的智能监测和控制系统,所有用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。ISOAD系列产品实现传感器和主机之间的信号安全隔离和高精度数字采集与传输,广泛应用于RS232/485总线工业自动化控制系统,4-20mA / 0-5V信号测量/Pt100等热电阻测量监视和控制,小信号的测量以及工业现场信号隔离及长线传输等远程监控场合。通过软件配置,可接入多种传感器类型,包括电流输出型、电压输出型、以及热电偶等等。

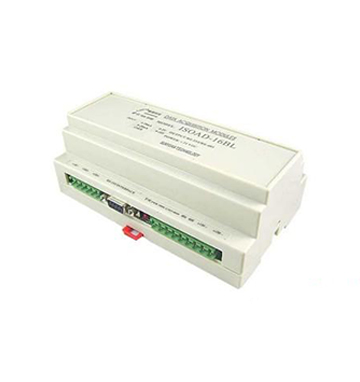

8路-16路输入各通道隔高型防窜扰智能传感器模块:ISO AD08 / ISO AD16系列




       ISOAD系列产品是基于单片机的智能监测和控制系统,所有用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。
       ISOAD系列产品实现传感器和主机之间的信号安全隔离和高精度数字采集与传输,广泛应用于RS232/485总线工业自动化控制系统,4-20mA / 0-5V信号测量/Pt100等热电阻测量监视和控制,小信号的测量以及工业现场信号隔离及长线传输等远程监控场合。通过软件配置,可接入多种传感器类型,包括电流输出型、电压输出型、以及热电偶等等。

        产品内部包括电源隔离,信号隔离、线性化,A/D转换和RS-485串行通信等功能模块。每个串口最多可接256只ISOAD系列模块,通讯方式采用ASCII码字符通讯协议或MODBUS RTU通讯协议,其指令集兼容于ADAM模块,波特率可由用户设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于主机编程。ISOAD系列产品按工业标准设计、制造,信号输入 / 输出之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。宽工作温度范围- 25℃~+70℃。

功能简介
ISO AD 信号隔离采集模块,可以用来测量最多16路通道隔离/非隔离电流或电压信号。

1、 模拟信号输入
最多16通道,每通道24位采集精度,出厂前各通道已校准。使用时,用户也可以很方便的自行编程校准。
电流或电压输入量程请参考产品选型表,所有通道输入信号类型与量程都必须相同,即同为电压或电流型。

2、 通讯协议
通讯接口:本产品具备RS485/232自动选择输出功能,一路标准RS-485通讯接口或一路标准RS-232通讯接口,使用时仅一路有效。
通讯协议:支持两种协议,专用ASCII字符通讯协议和标准MODBUS  RTU通讯协议,可编程设定。能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式:10位。1位起始位,8位数据位,1位停止位。
校 验 和:可根据需要设置校验和。
通讯地址:(0~255)
波 特 率:(300、600、1200、2400、4800、9600、19200、38400、57600、115200bps)可用户设定;RS-485模式下,通过双绞屏蔽电缆连接,最长通讯距离可达1200米。
通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于100Ms/每通道。

3、 抗干扰
模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块。内嵌数字滤波,可以很好的抑制来自电网的工频干扰。

备注:热电阻产品最多能做的10通道。4-20mA或0-5V的常用信号可做到16路,各通道隔离模拟量输入,RS485/232自动选择输出,用户可以接在不同的通讯端口直接选择RS485输出或RS232输出。

选型举例1: 型号ISO AD16 A4-485;ISO AD:各输入通道隔离型;A4-485:4-20mA输入,输出RS485接口
选型举例2: 型号ISO AD10 Z1 W2-232;ISO AD:各输入通道隔离型;Z1W2-232: Pt100热电阻信号输入,量程0 - 100℃, 输出为R S232接口


外形尺寸(158*87.5*59 mm)
