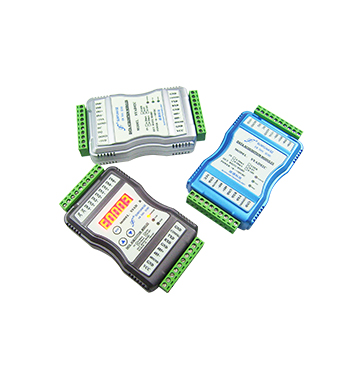

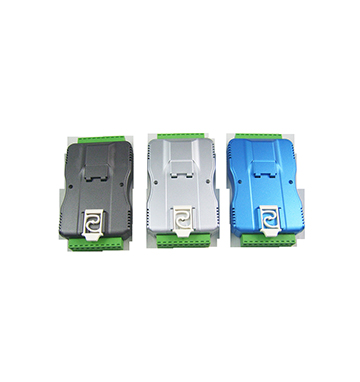

  • 8、SY ADC系列带温度检测功能的多路输入端共地型总线智能传感器模块

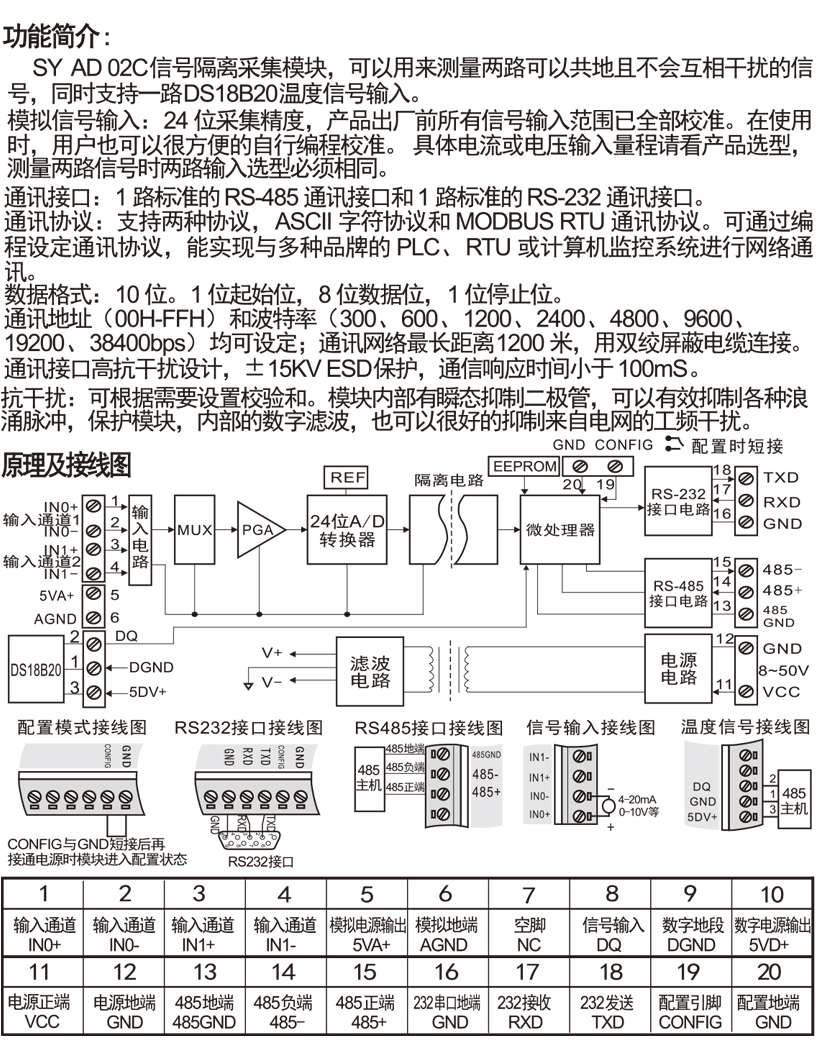

  • SY AD08T系列智能传感器模块实现传感器和主机之间的信号采集,用以检测模拟信号或控制远程设备。通过软件的配置,可用于多种传感器类型,包括:模拟信号输入,模拟信号输出,和数字信号输入/输出,SYAD08T系列产品可应用在 RS232/485总线工业自动化控制系统,热电偶信号的测量、监视和控制,小信号的测量以及工业现场信号隔离及长线传输等。 SYAD02C支持单个DS18B20温度测量,DS18B20温度信号从SYAD02C的第8脚(DQ)输入,9脚(DGND数字电源负端)和10脚 (+5VD数字电源正端)可为外接的DS18B20提供+5V供电电源。SYAD02C仅支持DS18B20辅助电源工作方式,不支持寄生电源工作方式。测量信号经微处理器处理后,可通过串口上传至主机,通讯支持两种模式,即ASCII码和MODBUS RTU模式。

带温度检测功能的多路输入端共地型总线智能传感器模块:SY ADC系列



产品特点及典型应用

●  八路热电偶信号采集、隔离转换成RS485 或RS232 输出
●  测量精度优于0.05%,可以程控校准模块精度
●  内部一路DS18B20温度传感器用于热电偶冷端补偿
●  低成本、小体积模块化设计方便桌面或导轨安装使用
●  J/ K/ T/ E/ R/ S/ B  型热电偶输入
●  温度信号测量、监视和控制
●   RS-232/485 总线工业自动化控制系
●  工业现场信号隔离及长线传输
●  热电偶信号隔离转换及长线传输
●  模拟信号A/D转换、调整及远程变送
●  小信号的测量
●  工业现场数据的获取与记录
●  用户可编程设置输入范围
●  宽电源供电范围:8 — 50VDC
●  信号输入 / 输出之间隔离耐压3000VDC
●  支持 Modbus RTU 通讯协议
●  医疗、工控产品开发

    SY AD08T系列产品实现传感器和主机之间的信号采集,用以检测模拟信号或控制远程设备。通过软件的配置,可用于多种传感器类型,包括:模拟信号输入,模拟信号输出,和数字信号输入/输出,SYAD08T系列产品可应用在 RS-232/485总线工业自动化控制系统,热电偶信号的测量、监视和控制,小信号的测量以及工业现场信号隔离及长线传输等。

    SYAD08T系列模块,通讯方式采用ASCII字符通讯 协议或MODBUS RTU通讯协议,其指令集兼容于ADAM模块,波特率可由用户设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程。产品包括电源隔离,输入输出信号隔离、线性化,A/D转换和RS-485串行通信。每个串口最多可接256只。

    SYAD08T系列产品按工业标准设计、制造,信号输入/输出之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围‐  45℃~+85℃。

    SYAD08T系列产品是基于单片机的智能监测和控制系统,所有的用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。

    SYAD08T系列产品可以测量各种传感器信号,包括热电阻,热电偶,应变片等,具体选型请参看不同型号产品所支持的类型编码。



     热电偶信号采集模块尺寸图

多量程高精度热电偶信号采集模块尺寸图

 SYAD08T 功能简介

SYAD08T 为八路信号隔离采集模块,可测量J/ K/ T/ E/ R/ S/ B 型热电偶信号。
1、 模拟信号输入
24位采集精度,产品出厂前所有信号输入范围已全部校准。在使用时,用户也可以很方便的自行编程校准。
热电偶输入断线检测、线性补偿和冷端温度补偿。通过发送一个简单的断线检测命令,即可知道热电偶是否断线。模块内部有各种热电偶的线性数据,当采集热电偶信号时,模块根据不同类型热电偶进行线性补偿,还可以根据当前环境温度进行冷端温度补偿。如果需要,用户可以自行编程校准冷端温度。


2、 通讯协议
通讯接口:模块有1路标准的RS-485通讯接口和一路RS-232通讯接口。
通讯协议:支持两种协议,ASCII字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议,能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式:10位。1位起始位,8位数据位,1位停止位。
通讯地址(00H~FFH)和波特率(300bps、600 bps、1200 bps、2400 bps、4800 bps、9600 bps、19200 bps、38400bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于70mS。
