  • 4、ISO DA (LED1)系列总线RS232/485转0-20mA/0-10V显示控制智能传感器(DA转换智能控制)

  • ISO DA(LED1)系列显示控制智能传感器(DA转换智能控制)可实现主机RS485或RS232接口信号隔离转换成标准模拟信号,用以控制远程设备。并可以实时显示输出模拟量信号值。产品可应用在RS232/RS485总线工业自动化控制系统,将计算机串口通讯信号转化为4-20mA(0-10V)等标准模拟信号输出,用来控制工业现场的执行设备,仪器仪表、PLC/DCS/FCS/PCC等。产品包括电源隔离、信号隔离、线性化,D/A转换,显示和RS485串行通信。每个串口最多可接256只 ISODA系列模块,通讯方式采用ASCII码通讯协议或Modbus RTU通讯协议,其指令集兼容于ADAM模块,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS485总线上,便于计算机编程。

总线RS232 / RS485转0-20mA / 0-10V显示控制智能传感器(DA转换智能控制):ISO DA (LED1)系列



  ISO DA(LED1)系列产品可实现主机RS485或RS232接口信号隔离转换成标准模拟信号,用以控制远程设备。并可以实时显示输出模拟量信号值。产品可应用在RS232/RS485总线工业自动化控制系统,将计算机串口通讯信号转化为4-20mA(0-10V)等标准模拟信号输出,用来控制工业现场的执行设备,仪器仪表、PLC/DCS/FCS/PCC等。

    产品包括电源隔离、信号隔离、线性化,D/A转换,显示和RS485串行通信。每个串口最多可接256只 ISODA系列模块,通讯方式采用ASCII码通讯协议或Modbus RTU通讯协议,其指令集兼容于ADAM模块,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS485总线上,便于计算机编程。

    ISO DA(LED1)是基于单片机的智能监测和控制系统,所有的用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。产品按工业标准设计、制造,信号输出与通讯接口之间可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围- 25℃~+70℃。


ISO DA(LED1)功能简介

ISO DA(LED1)信号隔离D/A转换模块,可以用来输出一路电压或电流信号,也可以用来输出两路可以共地的电流或电压信号,并可实时显示输出模拟量信号值。

模拟信号输出
12位输出精度,产品出厂前所有信号输出范围已全部校准。在使用时,用户也可以很方便的自行编程校准。
具体电流或电压输出量程请看产品选型,输出两路信号时两路输出选型必须相同。
通讯协议
通讯接口: 1路标准的RS485通讯接口或1路标准的RS232通讯接口,订货选型时注明通讯方式。
通讯协议:支持两种协议,命令集定义的字符协议和Modbus RTU通讯协议。可通过编程设定使用那种通讯协议,能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式:10位。1位起始位,8位数据位,1位停止位。
通讯地址(0~255)和波特率(300、600、1200、2400、4800、9600、19200、38400bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于100mS。

抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。

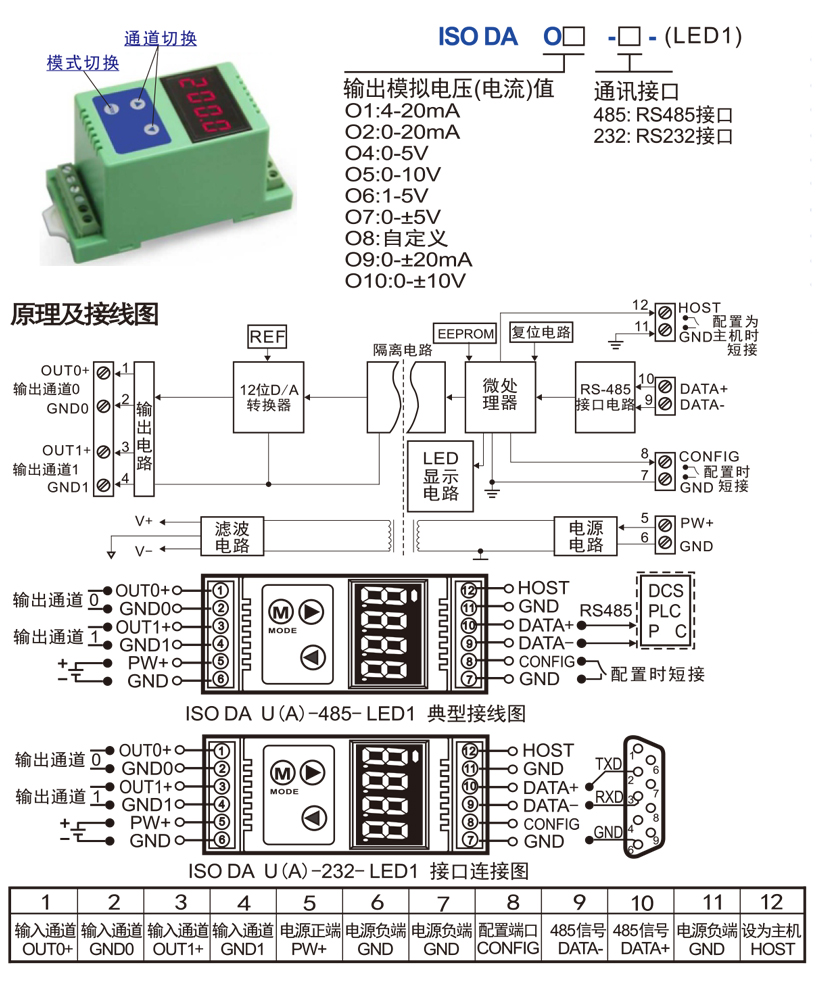

典型应用图






选型举例1, 型号:ISO DA O1 -485 LED; 表示4-20mA信号输出, 输入为RS485通讯,带LED显示。
选型举例2, 型号:ISO DA O4 -232 LED; 表示0-5V信号输出,   输入为RS232通讯,带LED显示。
选型举例3, 型号:ISO DA O7 -232 LED; 表示0-±5V信号输出,  输入为RS232通讯,带LED显示。


初始化ISO DA模块
所有的ISO DA模块,如果使用 RS485网络,必须分配一个独一无二的地址代码,地址代码取值为16进制数在00和FF之间。但是,所有全新的ISO DA模块都使用一个工厂的初始设置,如下所示:
地址代码为01
波特率9600 bps
禁止校验和


由于新模块的地址代码都是一样的,他们的地址将会和其他模块矛盾,所以当你组建系统时,你必须重新配置每一个模拟量输出模块地址。可以在接好ISODA模块电源线和RS485通讯线后,通过配置命令来修改ISODA模块的地址。波特率,校验和状态,通讯协议也需要根据用户的要求而调整。而在修改波特率,校验和状态,通讯协议之前,必须让模块先进入缺省状态,否则无法修改。

让模块进入缺省状态的方法
ISO DA模块都有一个特殊的标为CONFIG的管脚。将CONFIG管脚短路接到地线(GND管脚)后,再接通电源,此时模块进入缺省状态。在这个状态时,模块的配置如下:
地址代码为00
波特率9600 bps
禁止校验和

这时,可以通过配置命令来修改ISODA模块的波特率,校验和状态等参数,通过设置模块的通讯协议命令来选择通讯协议。在不确定某个模块的具体配置时,也可以通过安装配置跳线,使模块进入缺省状态,再对模块进行重新配置。如果用户需要将模块设置为MODBUS RTU通讯协议,请看MODBUS通讯协议章节的有关说明。


关于LED数码管显示的使用说明
       ISO DA-LED是带显示的数字转模拟输出模块,将输出的模拟电压或电流值通过四LED数码管显示,方便用户查看当前输出值。若无需显示,用户可通过MODE键将显示关闭。开启显示后,用两种显示模式,即单通道显示和多通道循环显示。

显示数据格式为:通道号,符号标志,3位数据位;数据位分整数和小数部分,以小数点隔开。从左边起的第一位为通道号(1-2),通道号后面跟一个小数点做符号标志位,小数点亮代表当前数据是正值,若小数点熄灭,代表当前数据是负值。后3位数据是输出数据的十进制数值。

显示模式
    通过模式切换按键(MODE键)切换显示模式,按下模式键后,LED短暂显示C1代表当前模式是单通道显示模式,短暂显示C2代表当前模式是多通道循环显示模式。

C1:单通道显示,该模式下,LED一次只显示一个通道的输出值(通道号指示显示哪一个通道的数据),由模式键下方的两个通道切换按键切换显示通道,左边按键按下后,显示通道号加一;右边按键按下后,显示通道号减一。
C2:多通道循环显示,该模式下,LED以固定的时间间隔,循环显示各个通道的输出值,若需切换显示模式或关闭显示器,只需按模式键(MODE)即可。

校准模块
产品出厂时已经校准,用户无需校准即可直接使用。
使用过程中,你也可以运用产品的校准功能来重新校准模块。在校准时,模块需要使用一个高精度万用表来监测模块的输出。

为了提高校准精度,建议使用以下设备来校准:
1、一个5位半或更高精度的电压/电流测量仪表监测输出信号的准确性

校准过程
1. 选择要校准的输出通道,按照模块的输出范围接上对应的电压或电流测量仪表。
2. 设置模拟量输出模块需要校准的通道输出零点信号,通常为0mA、4mA或0V等。通过命令集第一条命令来设置模拟量输出,调节到测量仪表里显示的输出信号为零点值。
3. 待信号稳定后,向模拟量输出模块发送 偏移校准 $AA1N 命令(N代表当前正在校准的通道代号,0或1)。
4. 设置模拟量输出模块需要校准的通道输出满度信号。通过命令集第一条命令来设置模拟量输出,调节到测量仪表里显示  的输出信号为满度值。
5. 待信号稳定后,向模拟量输出模块发送增益校准 $AA0N 命令(N代表当前正在校准的通道代号,0或1)。
6. 校准完成

Modbus RTU 通讯协议
模块出厂默认协议为字符通讯协议,如果需要将模块设置为Modbus RTU通讯协议,请按以下步骤设置:
1、  将CONFIG引脚(第8脚)和GND引脚(第7脚)短接。
2、  正确连接电源线和通讯接口线。
3、  接通电源,模块自动进入缺省状态,通讯地址为00,波特率为9600。
4、  等待1分钟,模块初始化。
5、  发送命令$00P1(cr),检查应答,如果为!00 (cr)则设置成功。
6、  关闭电源,断开CONFIG引脚和GND引脚之间的连接。
7、  模块已经成功设置为Modbus RTU通讯协议方式。

模块支持的Modbus功能码有03和06。Modbus数据内容与输出的对应关系请参看表4,与字符协议的数据格式为16进制的补码时相同。

主机模式
ISO DA模块可以通过短接HOST端到GND端(即11脚和12脚短接)设置成主机模式,与ISO 4021模块的通讯接口相连接,并将ISO 4021模块设置为Modbus通讯方式,就可以实现将ISO 4021的两通道输入信号对应在ISODA模块的两个输出通道里输出。该模式主要用于模拟信号的数字化远程传输与还原,在信号的光纤传输,GSM、CDMA无线传输,以太网传输等领域得到广泛应用。

主机模式设置方法:
1, 模块没有上电时,短接HOST端到GND端(即11脚和12脚短接)。
2, 接通电源,给模块上电,模块即进入主机模式,会不断地按Modbus协议的发出读寄存器数据命令。
3, 注意,要进入主机模式,CONFIG管脚不要短接到地线(GND管脚),否则会进入缺省模式。


ISO 4021(AD转换)与ISO DA(DA转换)联机典型应用图
1、信号远程传输应用举例



2、ISO DA与ISO 4021的RS485通讯方式接线图
